Cầu trục dầm đơn hiện đang được ứng dụng phổ biến trong các nhà máy và công xưởng hiện nay. Đây là một thiết bị không thể thiếu trong việc nâng và hạ các hàng hóa có trọng lượng khác nhau. Hãy cùng Pebsteel tìm hiểu về cấu tạo cầu trục dầm đơn và các thông số kỹ thuật cơ bản ngay trong bài viết sau đây.
Xem thêm: Cầu Trục Cho Nhà Thép Tiền Chế

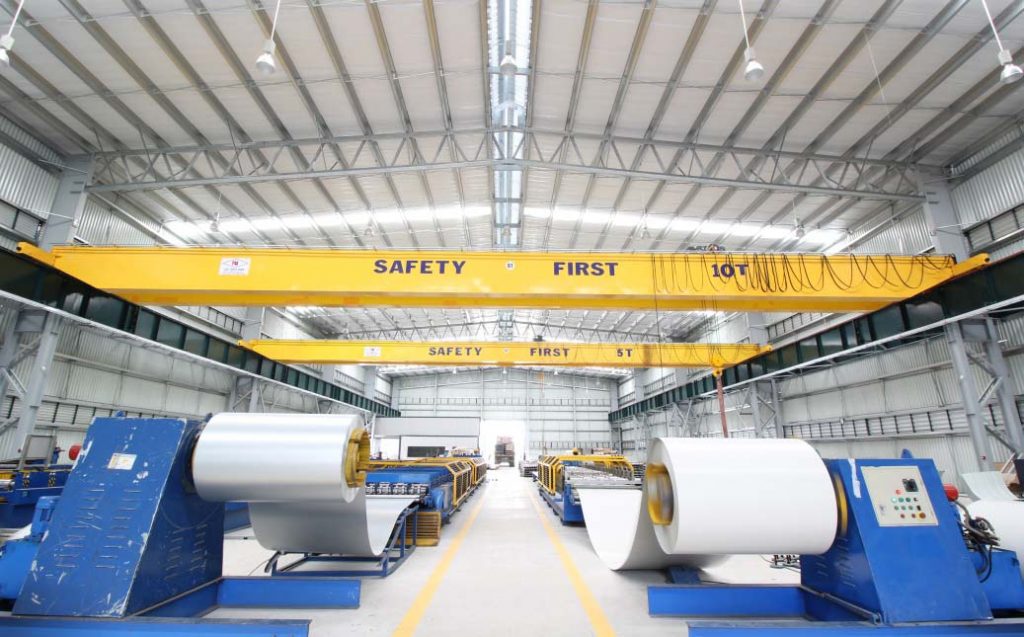

Cầu trục dầm đơn là gì?
Cầu trục dầm đơn, hay còn được gọi là cầu trục 1 dầm, là một loại cầu trục khá phổ biến với cấu trúc đơn giản và giá thành phải chăng. Cầu trục dầm đơn được thiết kế để thực hiện nhiệm vụ nâng, hạ, và di chuyển hàng hóa trong các khu vực như nhà xưởng, nhà máy và kho bãi. Thiết bị này là lựa chọn phù hợp cho các môi trường khai thác có quy mô trung bình.
Kết cấu chính của dầm trong cầu trục dầm đơn rất đa dạng, có thể là dầm thép cán nóng theo hình chữ I, H đúc hoặc sử dụng dầm tổ hợp hàn,… miễn là phải đảm bảo dầm chịu lực là 1 dầm.
Xem thêm: Thép Tổ Hợp Là Gì? Đặc Điểm Và Phân Loại
Tìm hiểu cấu tạo của cầu trục dầm đơn
Dầm chính
Cầu trục dầm đơn sử dụng dầm chính theo dạng I, H hoặc hộp hàn chống xoắn. Dầm chính thường được làm từ các vật liệu như SS400, Q345B hoặc Q235. Trong trường hợp dầm chính có dạng hộp, bên trong được trang bị vách và gân tăng cứng, được gá hàn bằng các thiết bị chuyên dụng.
Giới hạn hành trình của palang được hàn trực tiếp trên gờ di chuyển của tấm đáy và được lắp đặt ở cả hai bên của dầm chính.
Palang – Tời điện
Palang đóng vai trò quan trọng trong việc đảm bảo các công đoạn nâng, hạ và di chuyển hàng hóa trong nhà xưởng. Thiết bị này được vận hành bằng các động cơ điện, có sức nâng lên đạt từ 1 đến 500 tấn. Vì thế nên Palang được sử dụng phổ biến trong các nhà máy sản xuất công nghiệp để bốc xếp hàng hóa.
Dầm đầu – dầm biên
Dầm biên là thành phần quan trọng giúp dầm chính có khả năng di chuyển từ đầu xưởng đến cuối xưởng. Dầm biên bao gồm hai thanh dầm, được chế tạo từ thép tấm, thép I hoặc thép H, sau đó được gắn trên cụm bánh xe. Mỗi dầm biên đều được trang bị một động cơ di chuyển, trong đó bích đỡ trục bánh xe và bích động cơ sẽ được gia công trên máy CNC nhằm đảm bảo vị trí của bánh xe và bánh răng ăn khớp chính xác. Dầm biên sẽ được liên kết với dầm chính bằng các bulong cường độ cao tại momen xoắn tương ứng.
Bánh xe
Các bánh xe sẽ di chuyển trên đường ray, được ổ bi nâng đỡ và dầu nhớt bôi trơn trong suốt quá trình hoạt động. Thân bánh xe được chế tạo từ thép cây cường độ cao C45 bằng phương pháp tiện, sau đó được tôi cứng bề mặt nhằm chống mài mòn. Bên cạnh đó, ổ đỡ của bánh xe được thiết kế để lắp đặt dễ dàng và không cần phải bảo dưỡng đặc biệt.
Thiết bị tủ điện
Tủ điện chịu trách nhiệm điều khiển các chức năng của cả palang và cầu trục. Tủ điện điều khiển của cầu trục bao gồm biến tần, contactor, aptomat, role, điện trở xả, bảo vệ mất pha và các thành phần khác, được kết nối với nhau và đặt bên trong vỏ che bảo vệ.
Đường điện ngang, điện dọc
Hệ thống đường điện cung cấp nguồn điện cho palang và cầu trục. Trong đó, hệ điện ngang cho palang thường được sử dụng là hệ điện sâu đo, hệ điện máng C và hệ điện cáp mềm dẹt. Còn hệ điện dọc cho cầu trục dầm đơn thường sử dụng thanh ray dẫn điện 3P hoặc 4P.
Thiết bị an toàn (tuỳ chọn)
Thiết bị an toàn đóng vai trò quan trọng trong việc ngăn chặn và giảm thiểu các rủi ro trong quá trình vận hành cầu trục. Các thiết bị an toàn bao gồm công tắc hành trình, công tắc giới hạn, công tắc quá tải, công tắc va chạm, công tắc khẩn cấp, chuông báo, đèn báo và nhiều thiết bị khác.
Tay bấm điều khiển dây, điều khiển từ xa
Bộ điều khiển tay được sử dụng để kiểm soát các hành trình của cầu trục, bao gồm các chuyển động lên, xuống, về phía đông, tây, nam và bắc. Tay điều khiển có thể có 1 hoặc nhiều tốc độ, tùy thuộc vào loại cầu trục cụ thể.
Thông số kỹ thuật cơ bản của cầu trục dầm đơn
Dưới đây là một số thông số kỹ thuật tham chiếu cho cầu trục dầm đơn:
- Tải trọng nâng tiêu chuẩn: 1 – 20 tấn
- Khẩu độ: 3 – 30m
- Chiều cao nâng: 2 – 20m
- Chiều dài di chuyển: Không hạn chế
Kết luận
Trên đây là các thông tin về cấu tạo cầu trục dầm đơn và các thông số kỹ thuật cơ bản tham chiếu. Nếu quý khách hàng đang có nhu cầu tìm kiếm các giải pháp toàn diện cho Nhà thép tiền chế và Kết cấu thép, hãy liên hệ Pebsteel thông qua email [email protected] hoặc số điện thoại +84 908 883531 để được tư vấn ngay hôm nay.
